Thanh điều khiển

Thanh điều khiển cung cấp các chức năng liên quan đến một chế độ xem cụ thể. Nó hiển thị tối đa năm chức năng khi chưa được mở rộng và tối đa năm chức năng bổ sung khi được mở rộng.

Trong các ứng dụng đa phương tiện, thanh điều khiển được sử dụng trong chế độ xem phát lại cho các chức năng Phát/Tạm dừng, Trước đó, Tiếp theo và các điều khiển khác, bao gồm cả các hành động tùy chỉnh của bên thứ ba.

biểu tượng chú thích
Thành phần thanh điều khiển được thu nhỏ
Thanh điều khiển thu nhỏ cung cấp một tập hợp tối thiểu các điều khiển có sẵn trên nhiều chế độ xem.

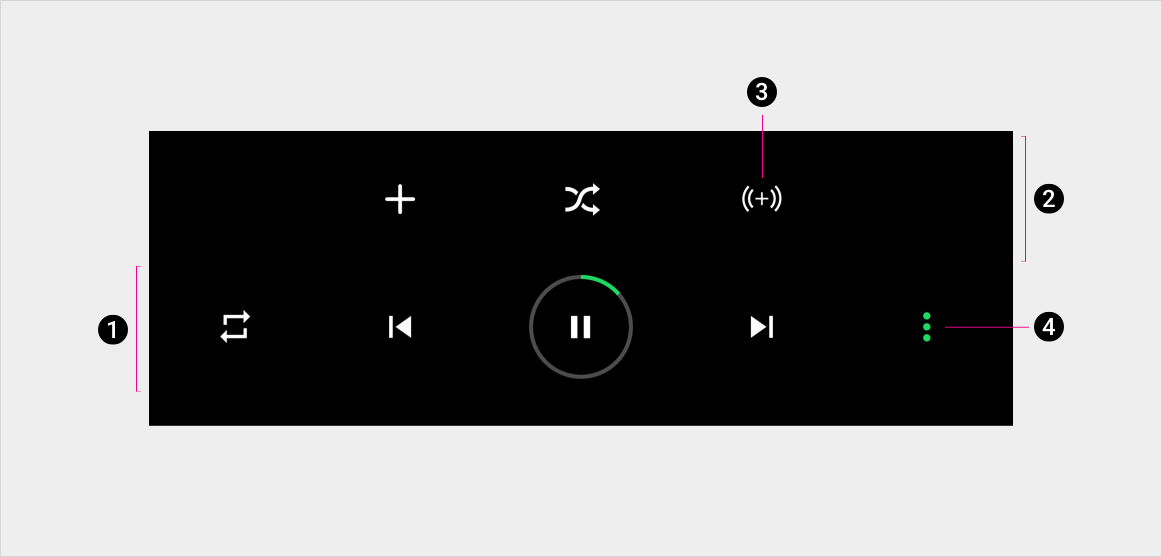

Giải phẫu học

Thanh điều khiển có hai dạng: chưa mở rộng và đã mở rộng. Phiên bản chưa mở rộng có thể bao gồm tối đa năm nút điều khiển. Trong các ứng dụng đa phương tiện, một trong số đó là Phát/Tạm dừng.

Khi được mở rộng, thanh điều khiển có thể bao gồm tối đa năm điều khiển bổ sung ở hàng thứ hai. Người dùng có thể chọn nút tràn để mở rộng hoặc thu gọn thanh điều khiển.

1. Phần thanh điều khiển hiển thị trước khi mở rộng
2. Phần mở rộng của thanh hành động
3. Một trong những bộ điều khiển
4. Nút tràn (mở rộng và thu gọn thanh điều khiển)

Thông số kỹ thuật

biểu tượng chú thích
Nhãn bố cục
Định nghĩa của E, M, KL, P, Flex

Thanh điều khiển

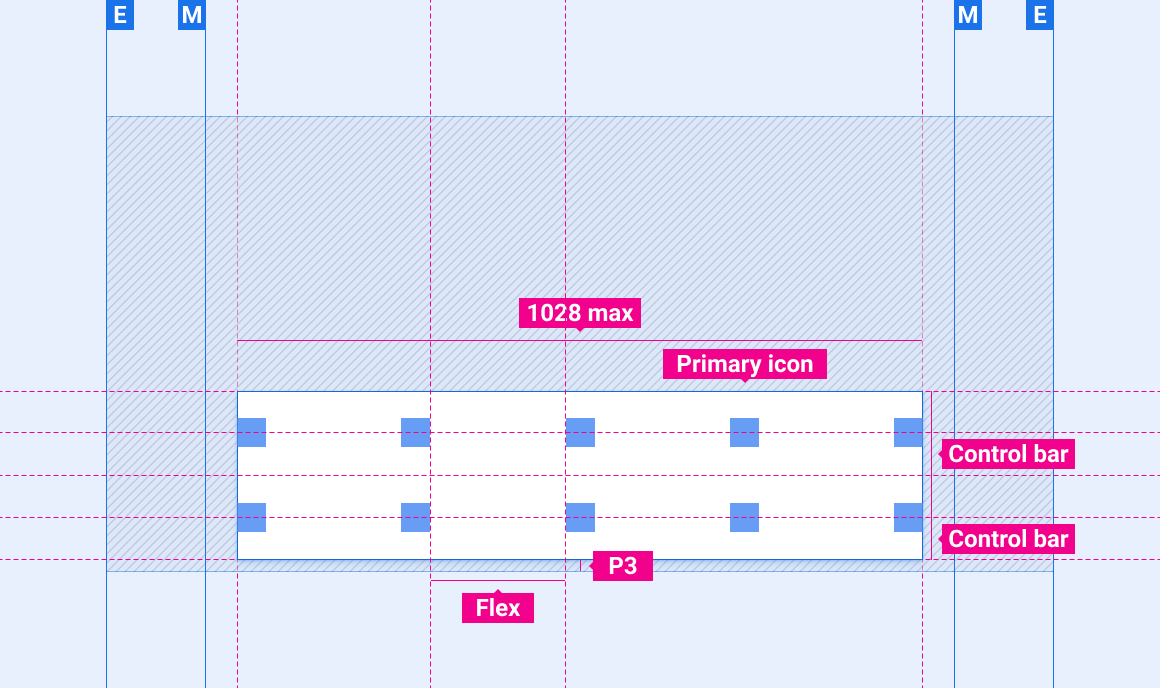

Thanh điều khiển mở rộng

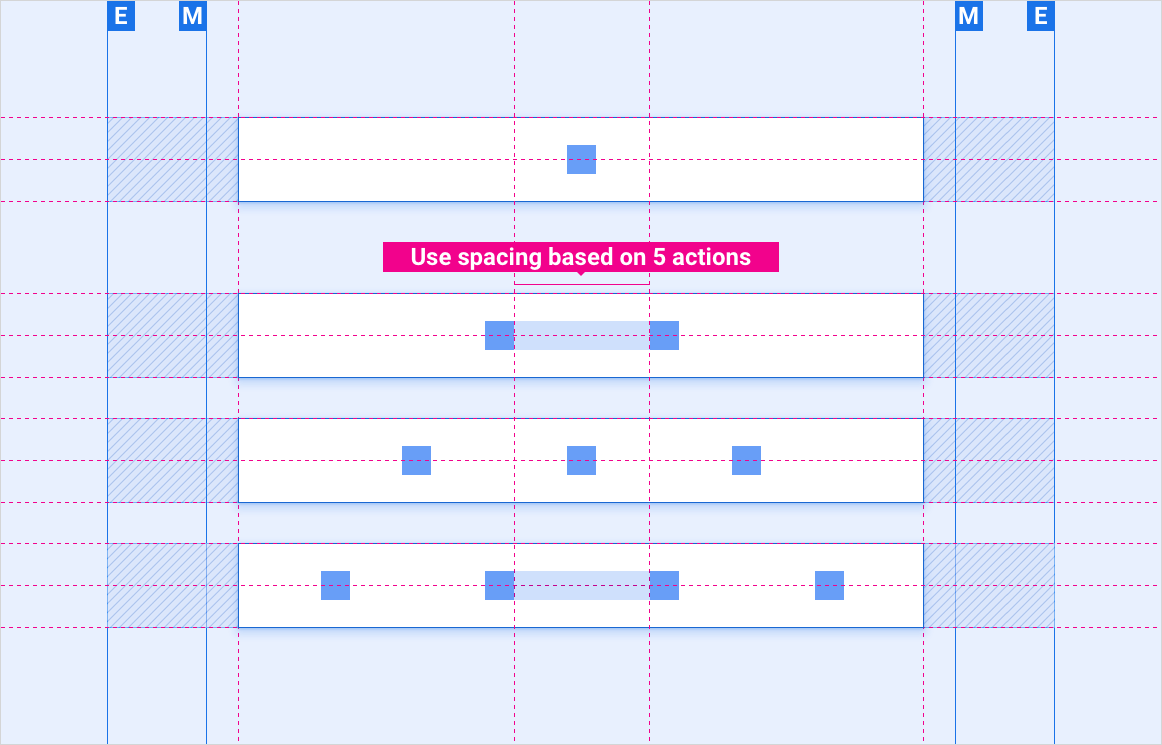

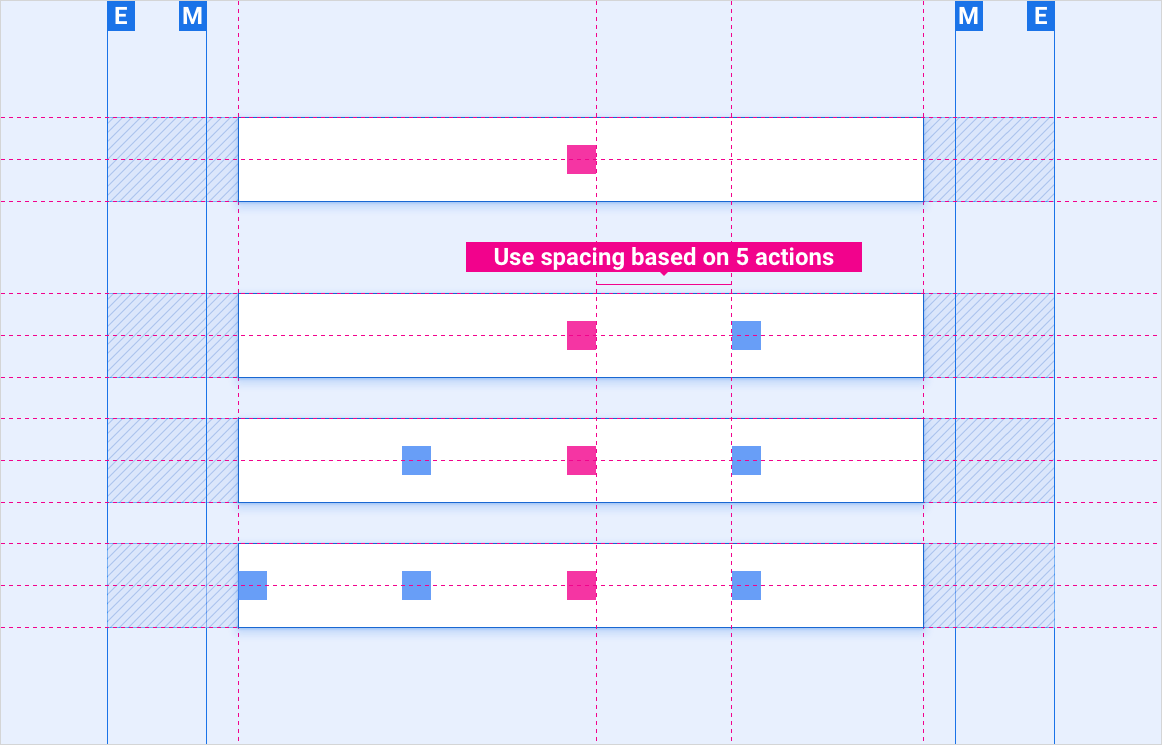

Bố trí 1–4 nút điều khiển trên thanh điều khiển với nút điều khiển trung tâm được cố định.

Nút điều khiển trung tâm cố định là nút điều khiển có vị trí ưu tiên nằm ở giữa thanh điều khiển, chẳng hạn như nút phát/tạm dừng nhạc.

Bố trí 1–4 nút điều khiển trên thanh điều khiển mà không có nút điều khiển cố định.

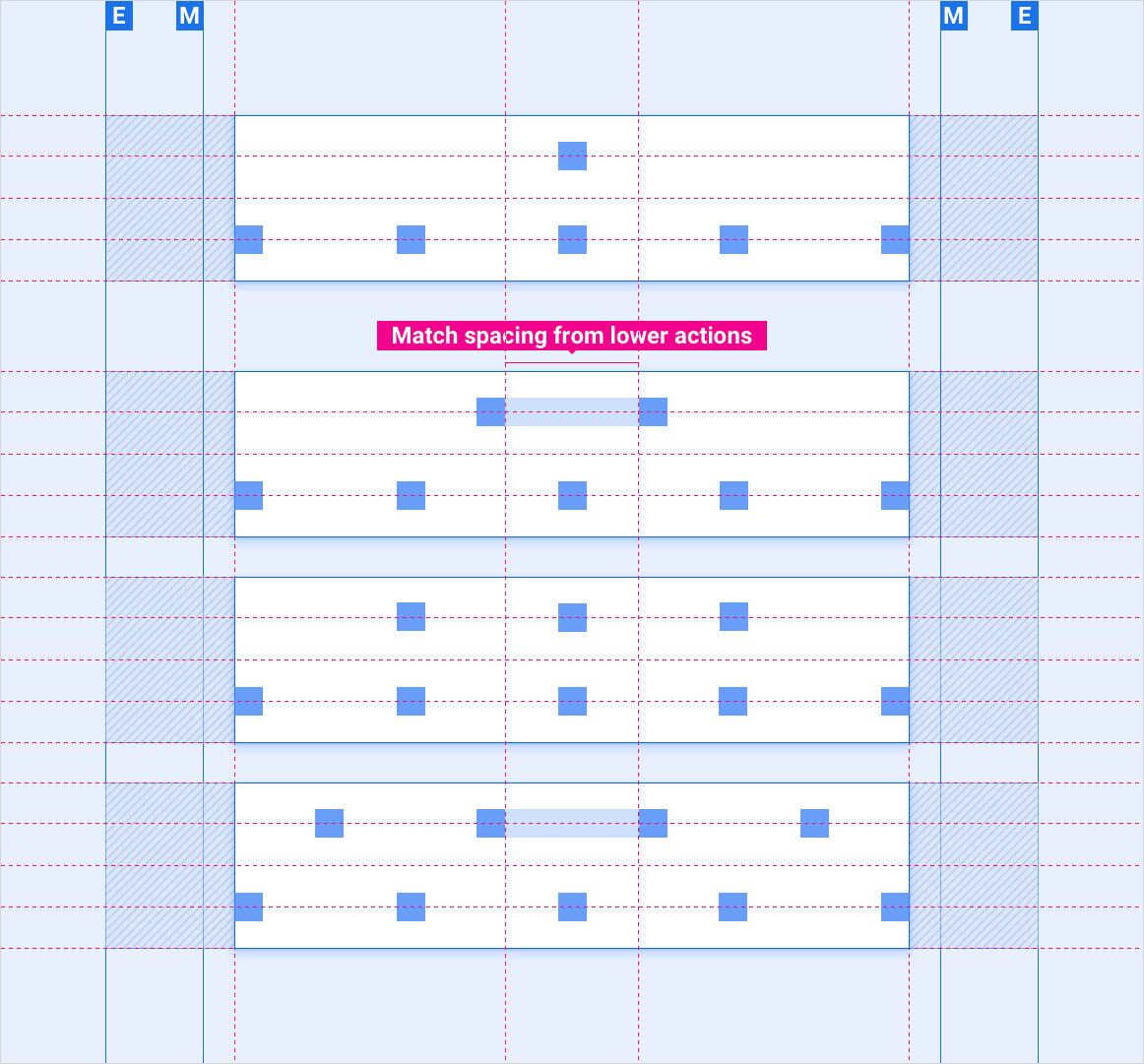

Bố trí 6–9 nút điều khiển trên thanh điều khiển

Điều chỉnh tỷ lệ bố cục

Các bố cục tham khảo này cho thấy cách điều chỉnh thanh điều khiển để phù hợp với màn hình có chiều rộng và chiều cao khác nhau. (Các danh mục chiều rộng và chiều cao được định nghĩa trong phần Bố cục .) Lưu ý rằng tất cả các giá trị pixel đều là pixel đã được hiển thị, trước khi bất kỳ quá trình giảm hoặc tăng kích thước nào diễn ra.

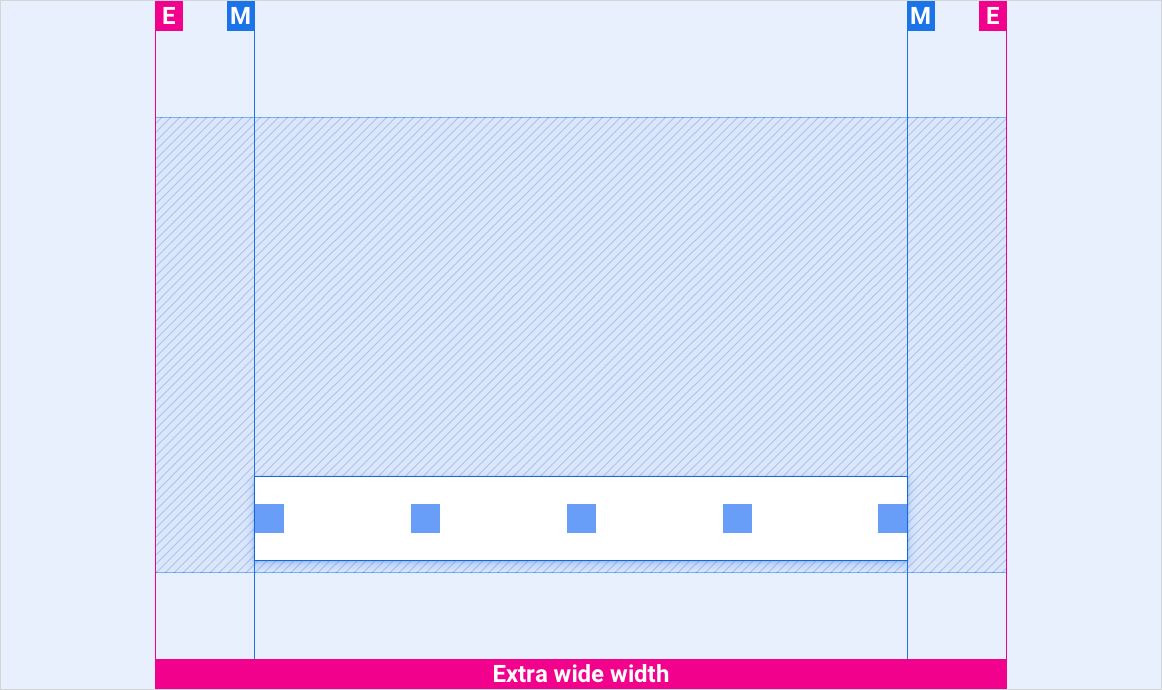

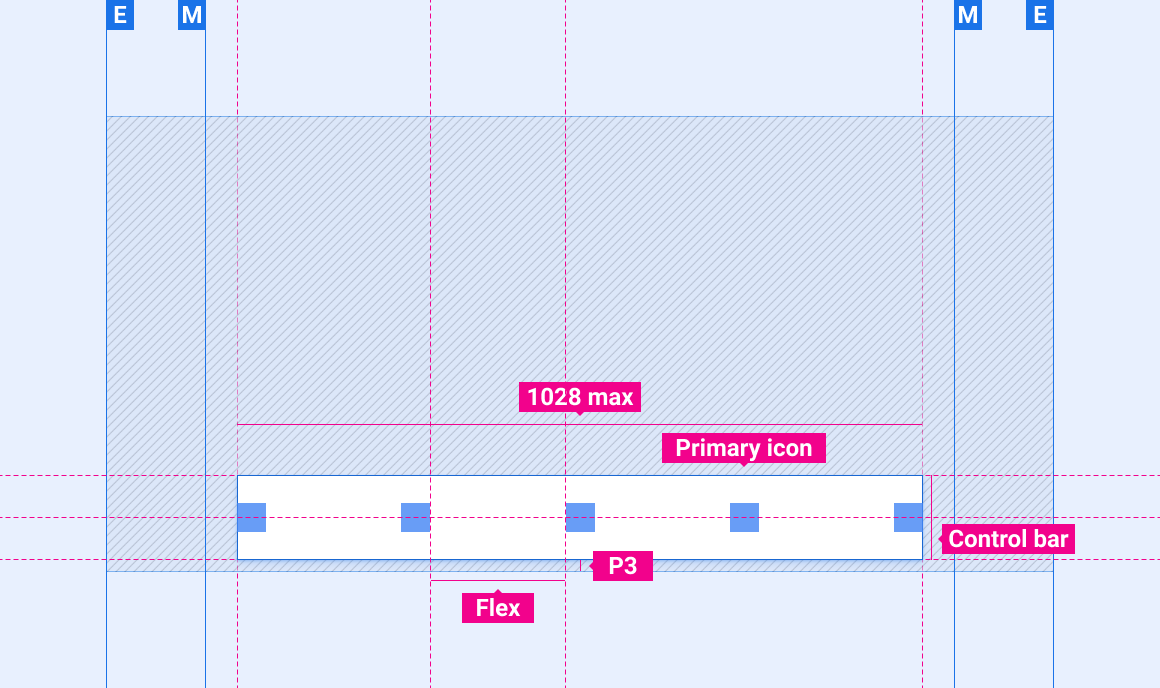

Màn hình siêu rộng với khoảng cách giữa các lề hơn 1028 dp.

Khi khoảng cách giữa các lề lớn hơn chiều rộng tối đa của thanh điều khiển (1028 dp), hãy căn giữa thanh điều khiển theo chiều ngang. Thanh điều khiển sẽ không kéo dài hết đến các lề.

Màn hình siêu rộng với khoảng cách giữa các lề nhỏ hơn 1028 dp.

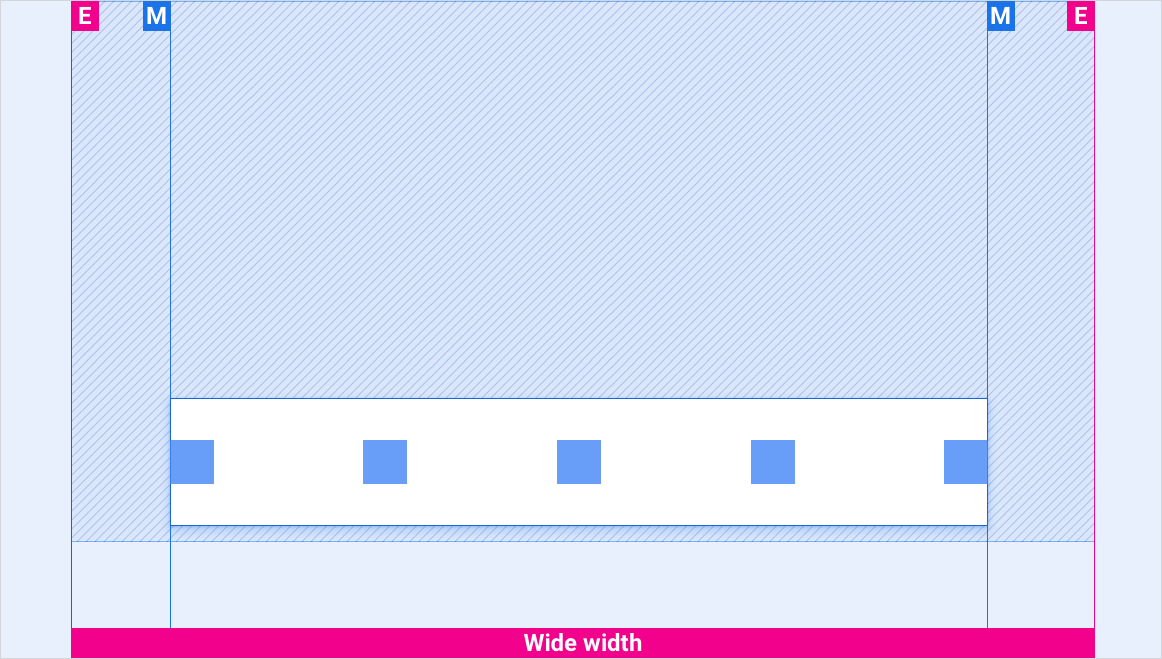

Màn hình rộng

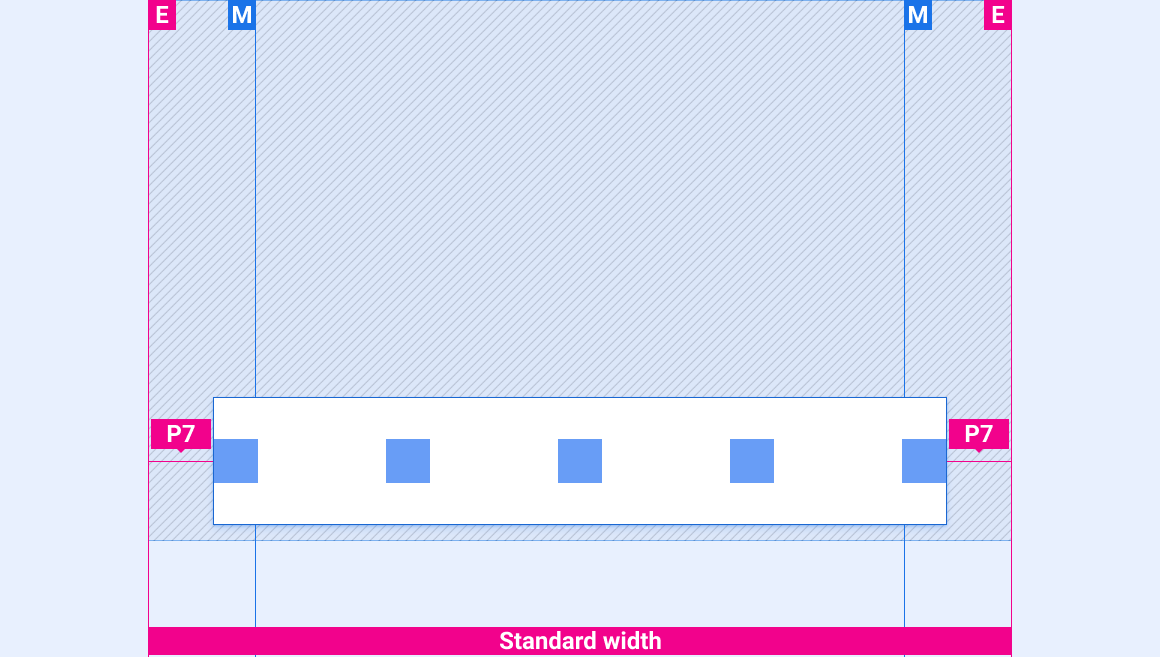

Màn hình chiều rộng tiêu chuẩn

Trên màn hình có chiều rộng tiêu chuẩn, hãy căn giữa thanh điều khiển theo chiều ngang. Thanh điều khiển sẽ kéo dài ra lề. Trên màn hình có chiều rộng tiêu chuẩn chính xác là 690 dp, như trong ví dụ này, hãy sử dụng khoảng đệm bên là P5 giữa các cạnh của thanh điều khiển và các cạnh của màn hình.

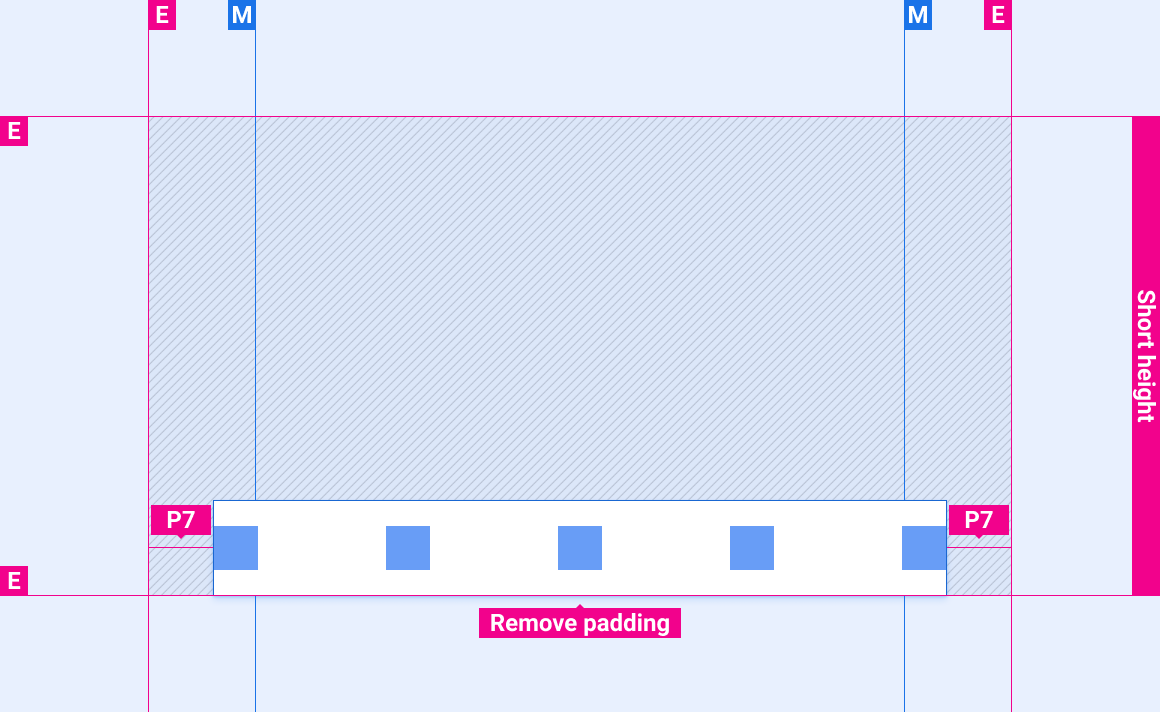

Màn ảnh ngắn

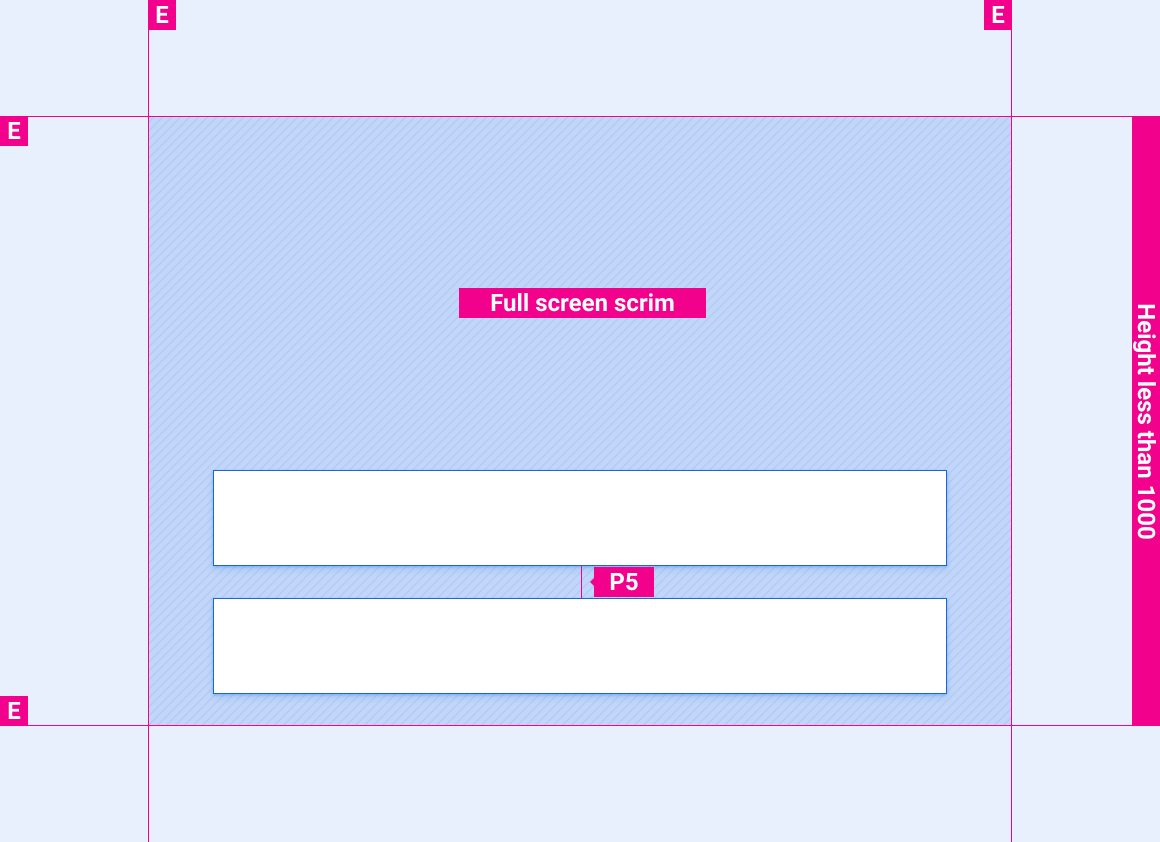

Thanh điều khiển được mở rộng trên màn hình có kích thước nhỏ hơn 1000 dp.

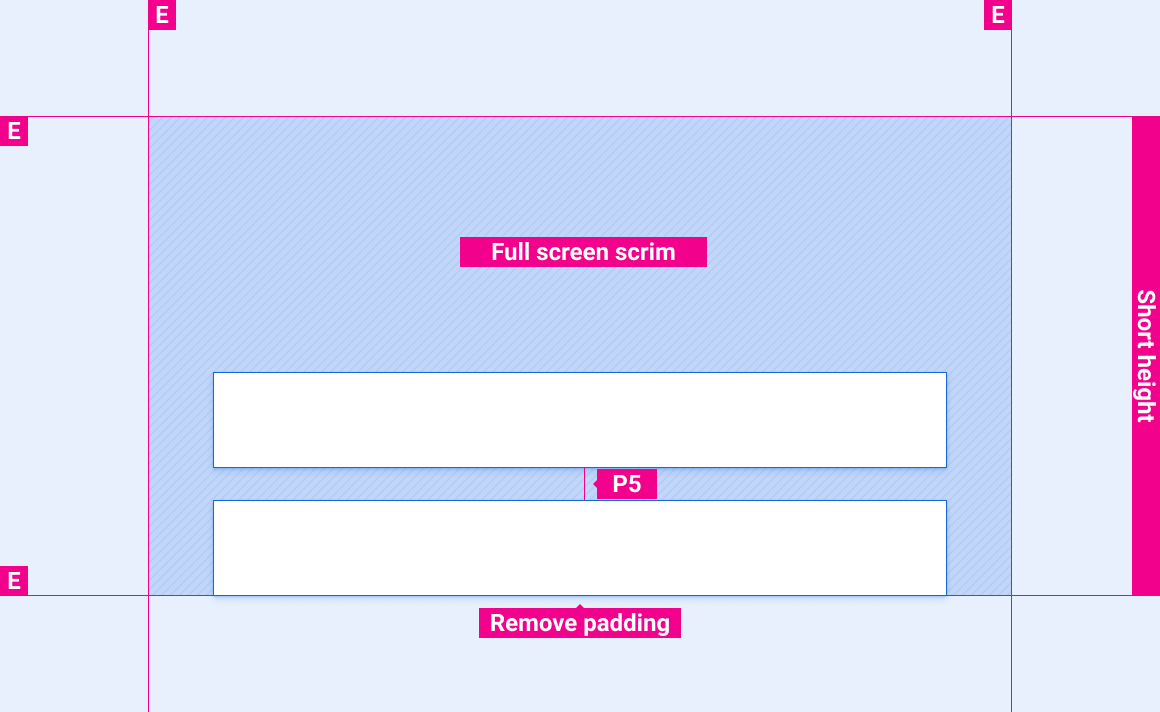

Thanh điều khiển được mở rộng trên màn hình nhỏ.

Thanh điều khiển được mở rộng trên màn hình có chiều cao lớn hơn 1000 dp.

Phong cách

biểu tượng chú thích
Hướng dẫn về màu sắc
Bảng màu, giá trị độ cao và độ mờ, và nhiều hơn nữa

Màu sắc

Yếu tố Màu sắc (chế độ ban ngày) Màu sắc (chế độ ban đêm)
Biểu tượng chính Trắng Màu trắng @ 88%
màn hình chiếu toàn cảnh Màu đen @ 78% Màu đen @ 84%
vải lưới chuyển màu Sẽ được xác định sau. Sẽ được xác định sau.

Kích thước

Yếu tố Kích thước (dp)
Thanh điều khiển 96 inch (màn hình ngắn) hoặc 128 inch (chiều cao tiêu chuẩn trở lên)
Biểu tượng chính 44

Ví dụ

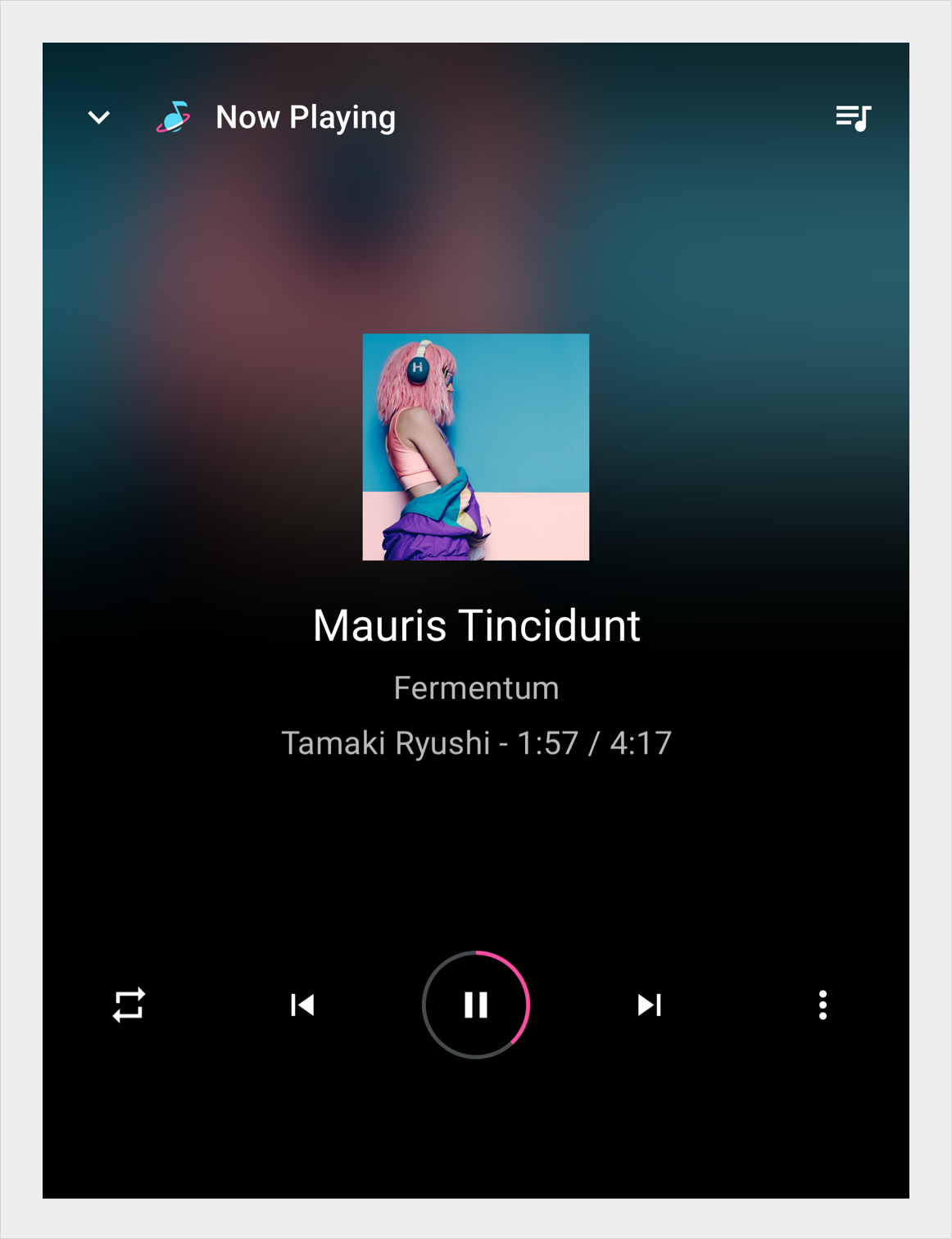

Thanh điều khiển trong chế độ xem phát lại.

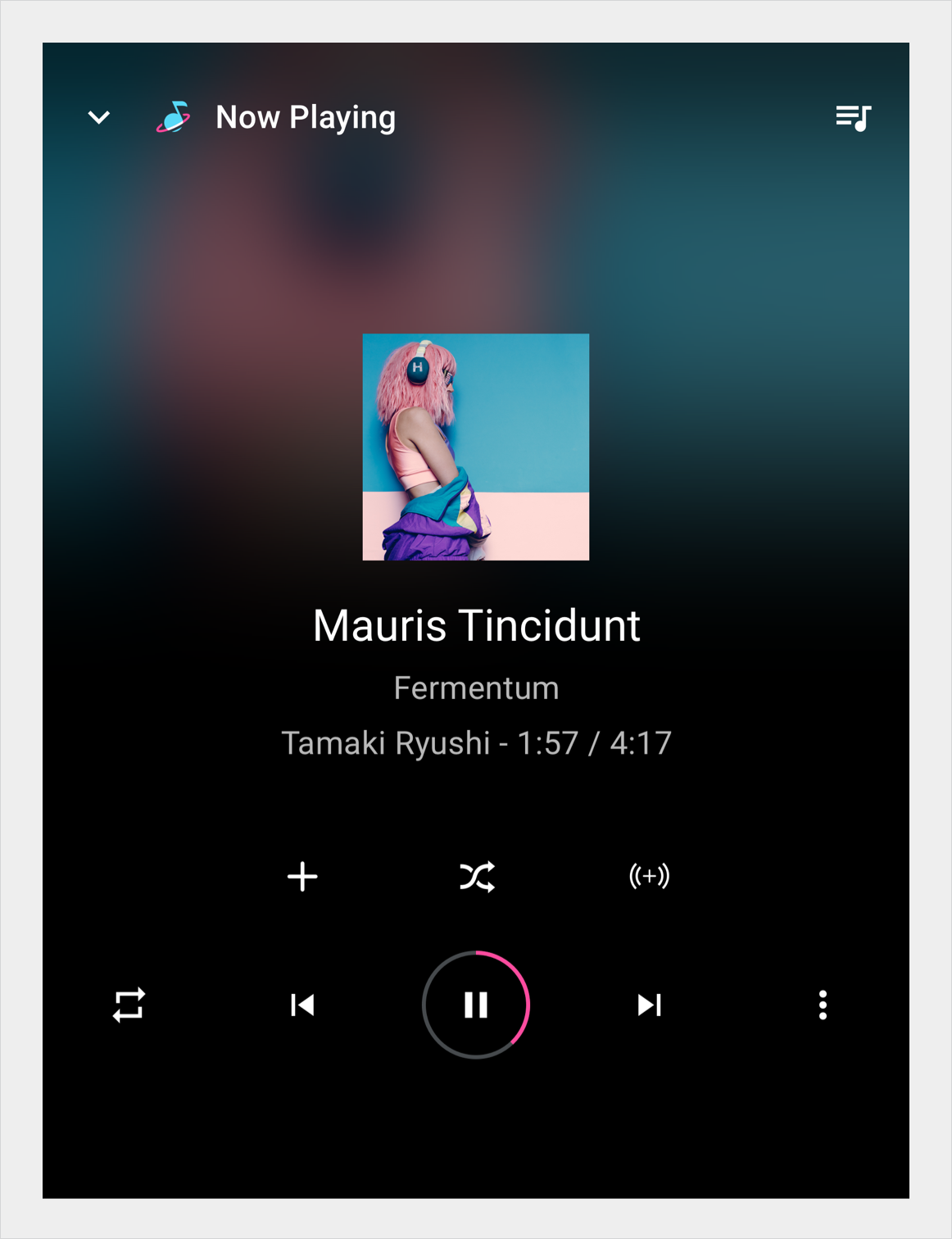

Thanh điều khiển mở rộng trong chế độ xem phát lại.

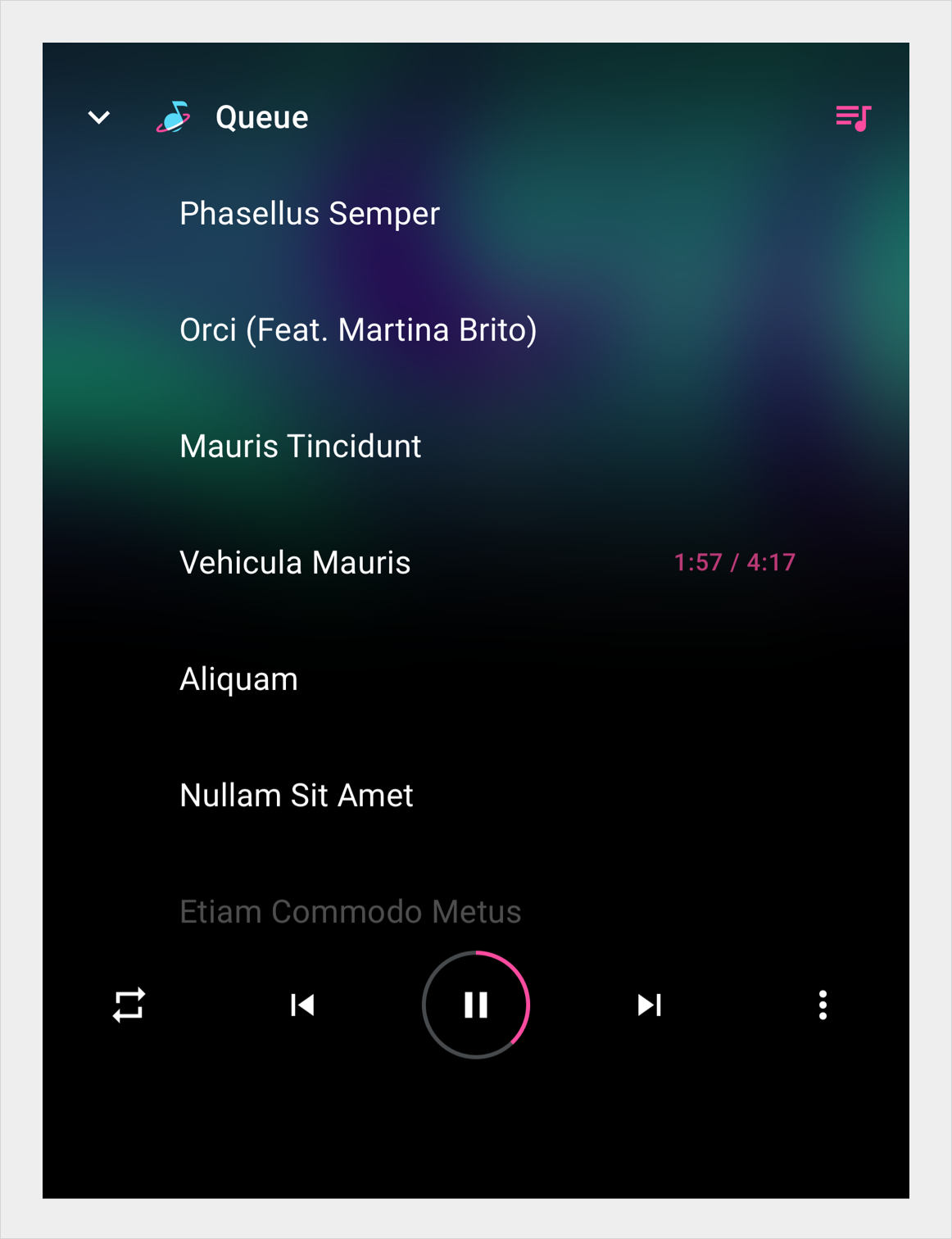

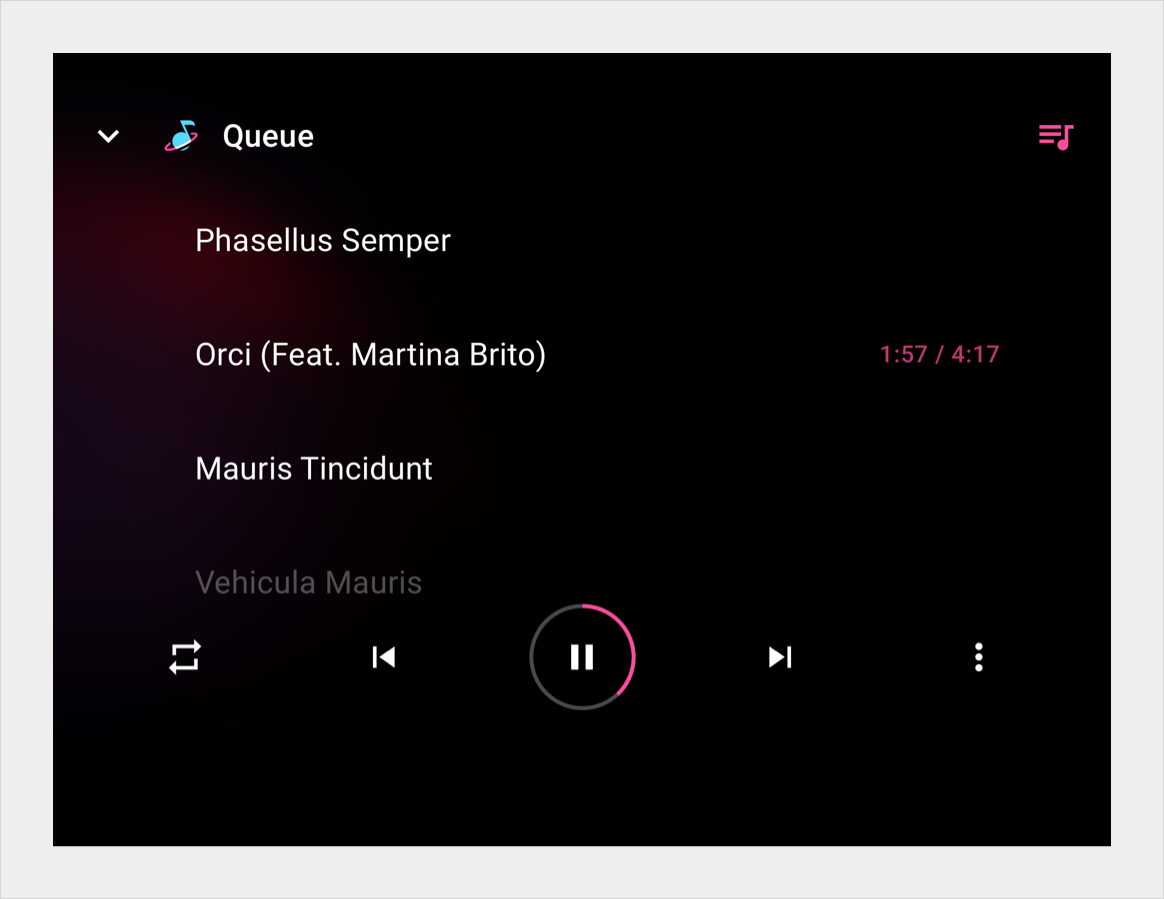

Thanh điều khiển trong hàng đợi phương tiện.

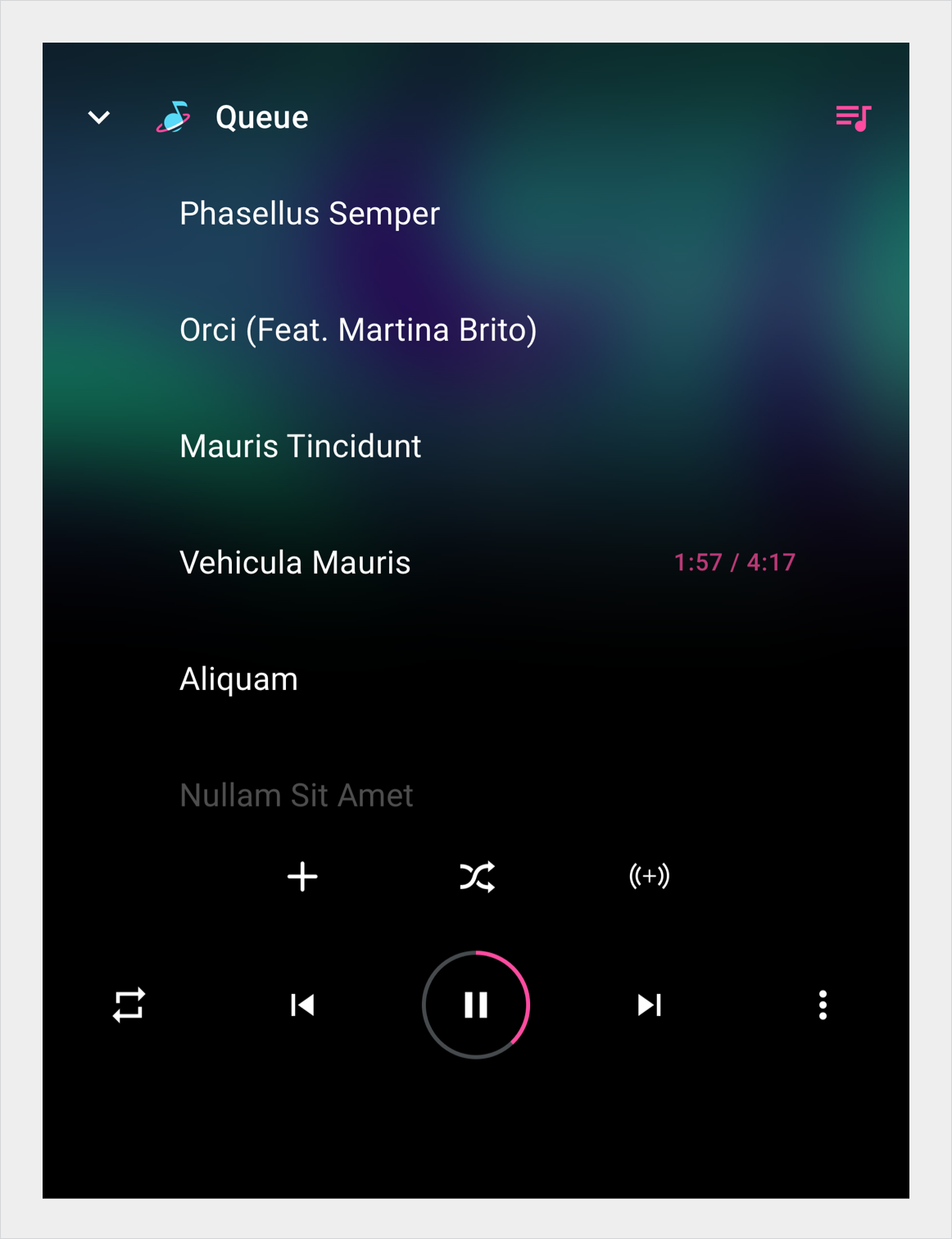

Thanh điều khiển mở rộng trong hàng đợi phương tiện.
Thanh điều khiển trong hàng đợi phương tiện.
Thanh điều khiển mở rộng trong hàng đợi phương tiện.
Thanh điều khiển sẽ mở rộng và thu nhỏ khi người dùng nhấn vào nút menu thả xuống.
