Chỉ báo tiến trình truyền thông

Thành phần chỉ báo tiến độ đa phương tiện là tính năng độc đáo chỉ có ở các ứng dụng đa phương tiện .

Chỉ báo tiến độ là hình ảnh trực quan thể hiện thời lượng và thời gian phát đã trôi qua của một nguồn đa phương tiện. Chỉ báo tiến độ xuất hiện trong các ứng dụng đa phương tiện trong quá trình phát lại.

Giải phẫu học

Chỉ báo tiến trình đa phương tiện bao gồm một vạch không hoạt động (hiển thị màu xám) thể hiện thời lượng của nguồn đa phương tiện và một vạch hoạt động (hiển thị bằng màu nổi bật) chồng lên vạch không hoạt động để cho biết thời gian phát đã trôi qua.

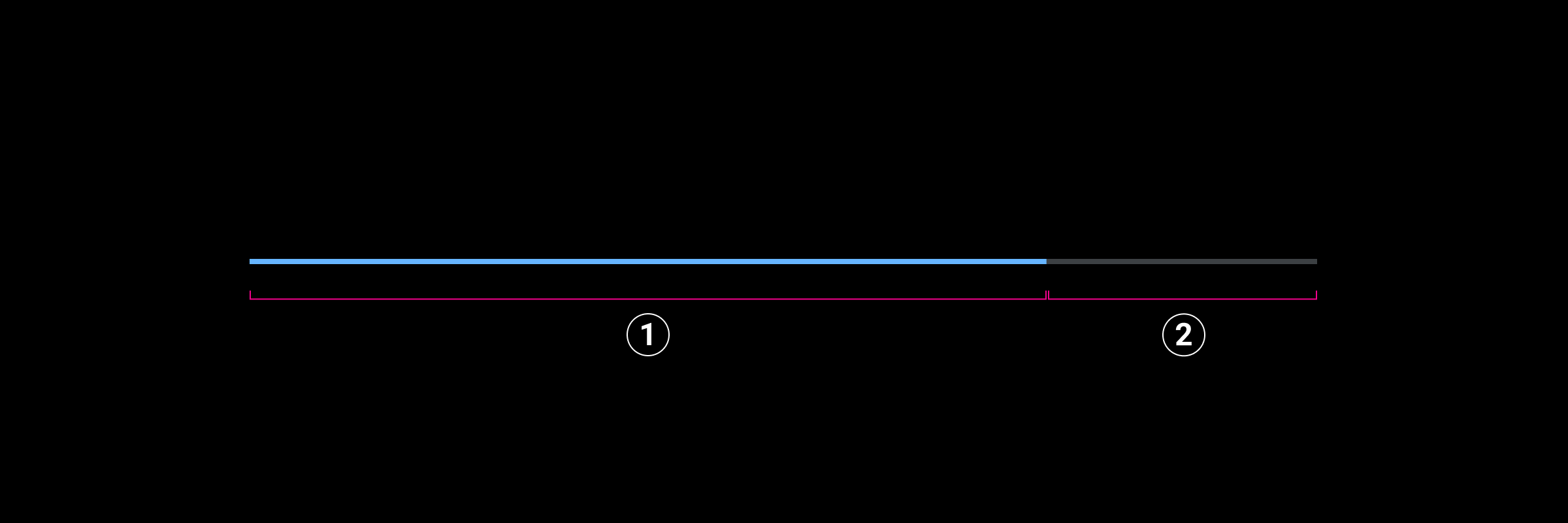

Giải phẫu chỉ số tiến độ truyền thông
1. Đường đua chủ động
2. Đường ray không hoạt động

Chỉ số tiến độ truyền thông có thể là tuyến tính hoặc hình tròn .

Chỉ báo tiến trình truyền thông tuyến tính

Bộ chỉ báo tiến trình tuyến tính hiển thị thời lượng và thời gian đã trôi qua trên trục ngang. Phần hiển thị của thanh tiến trình được đặt ở giữa vùng cảm ứng 76 dp. Chạm hoặc kéo thời gian đã trôi qua cho phép người dùng di chuyển đến các vị trí khác nhau trong nguồn đa phương tiện. Bộ chỉ báo tiến trình đa phương tiện tuyến tính được thiết kế cho màn hình có độ phân giải từ 800 dp trở lên.

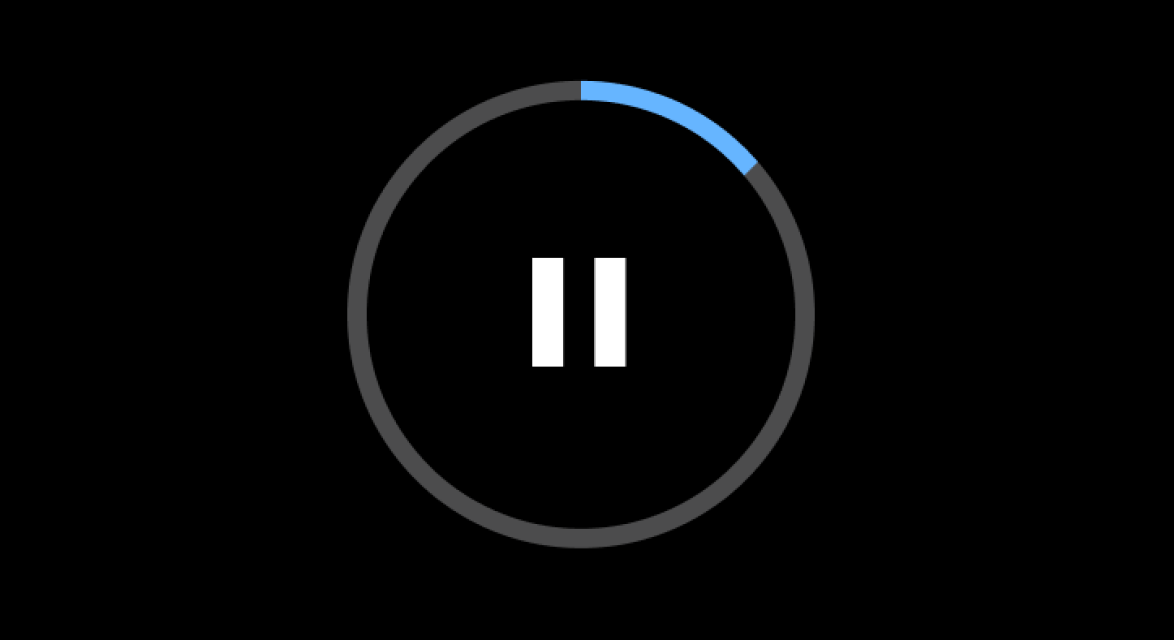

giải phẫu chỉ báo tiến trình hình tròn

Chỉ báo tiến trình hình tròn hiển thị thời lượng và thời gian đã trôi qua dưới dạng một vòng tròn. Việc chạm hoặc kéo thời gian đã trôi qua không được hỗ trợ để di chuyển đến các vị trí khác nhau. Chỉ báo tiến trình đa phương tiện hình tròn được thiết kế cho màn hình có chiều cao dưới 800 dp và để sử dụng khi các điều khiển phát lại đa phương tiện được thu nhỏ.

Chỉ số tiến bộ truyền thông cho thấy

Trong quá trình phát lại, chỉ báo tiến độ sẽ ở một trong bốn trạng thái sau:

  • Đang phát: Phương tiện đang được phát và thanh tiến trình hoạt động di chuyển dọc theo thanh tiến trình không hoạt động để hiển thị thời gian đã trôi qua.
  • Tạm dừng: Người dùng đã tạm dừng phát lại. Bản nhạc đang phát sẽ đứng yên tại điểm tạm dừng.
  • Đang tải: Ứng dụng đa phương tiện đang tải nội dung để phát. Chỉ báo hiển thị một đường màu trắng liên tục di chuyển trên rãnh chờ trong khi nội dung đang tải.
  • Lỗi: Không thể phát phương tiện. Không có bản nhạc nào đang hoạt động và bản nhạc không hoạt động đã bị vô hiệu hóa.

    Vạch phát đang hoạt động di chuyển dọc theo vạch không hoạt động khi phương tiện phát.
    Trạng thái phát: Vạch phát đang hoạt động sẽ di chuyển song song với vạch phát không hoạt động khi phương tiện phát.
    Vạch phát hiện tại sẽ đứng yên trong khi quá trình phát lại đa phương tiện đang tạm dừng.
    Trạng thái tạm dừng: Bản nhạc đang phát sẽ đứng yên trong khi quá trình phát lại phương tiện bị tạm dừng.

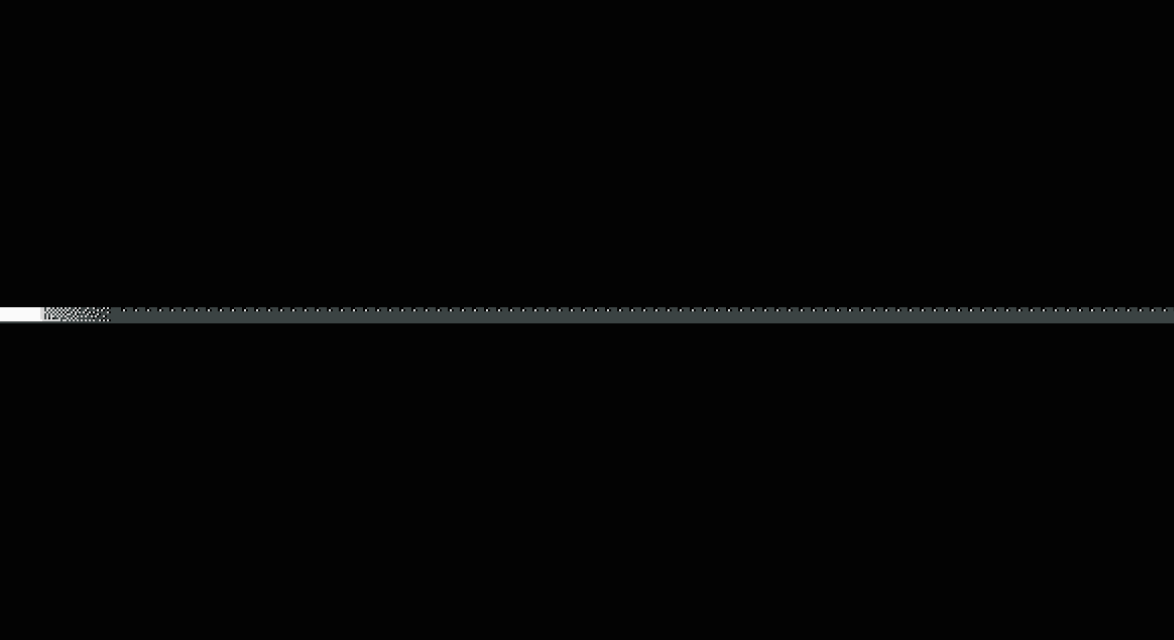

    Một vạch trắng liên tục di chuyển trên rãnh không hoạt động trong khi nội dung đang được tải.
    Trạng thái đệm: Một đường kẻ trắng liên tục di chuyển trên rãnh không hoạt động trong khi nội dung đang tải.
    Bản nhạc không hoạt động sẽ bị vô hiệu hóa khi xảy ra lỗi phát lại media.
    Trạng thái lỗi: Khi xảy ra lỗi phương tiện, không có bản nhạc nào đang hoạt động được hiển thị và bản nhạc không hoạt động sẽ bị vô hiệu hóa.

Thông số kỹ thuật

Chỉ báo tiến trình truyền thông tuyến tính

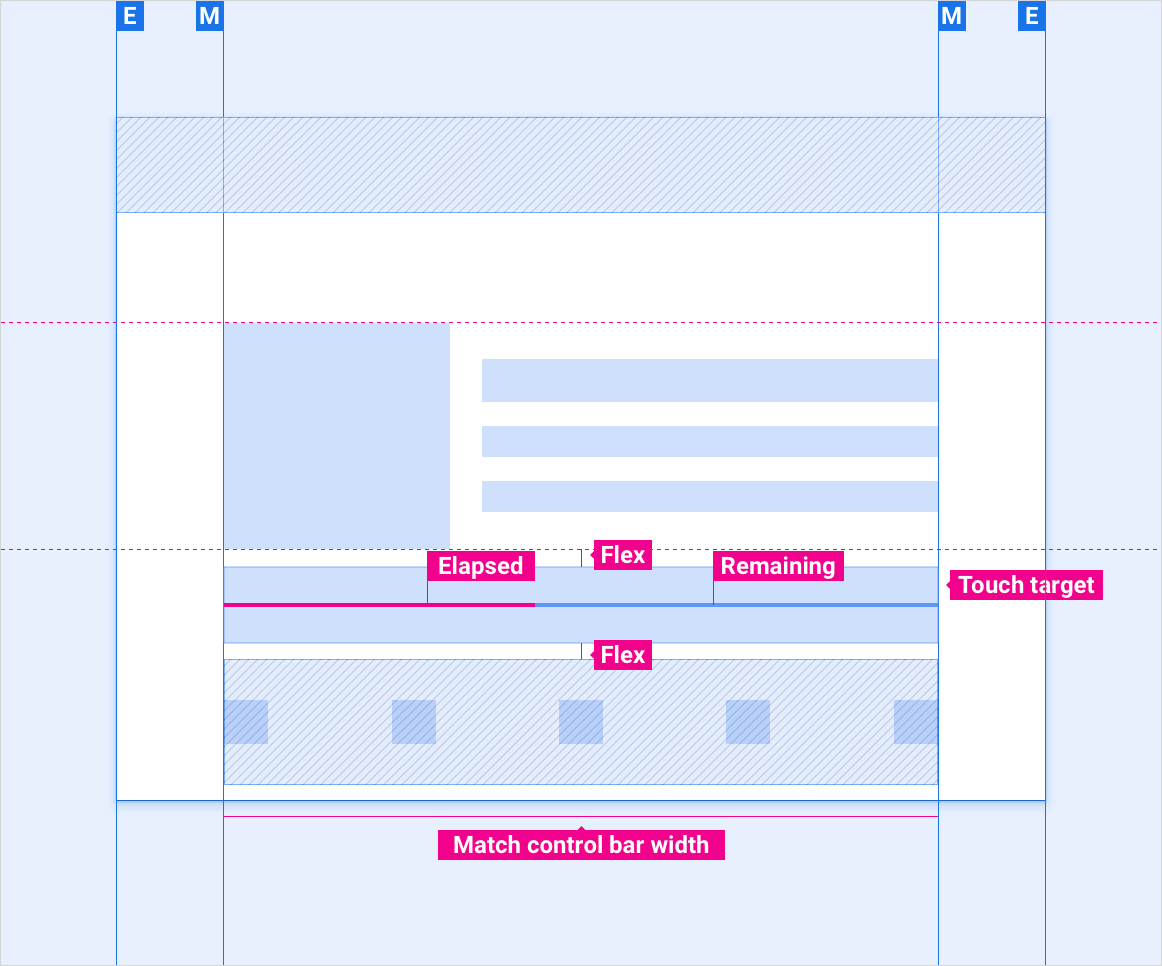

Đường màu đỏ chỉ báo tiến độ phương tiện tuyến tính

Chỉ số tiến bộ truyền thông tuần hoàn

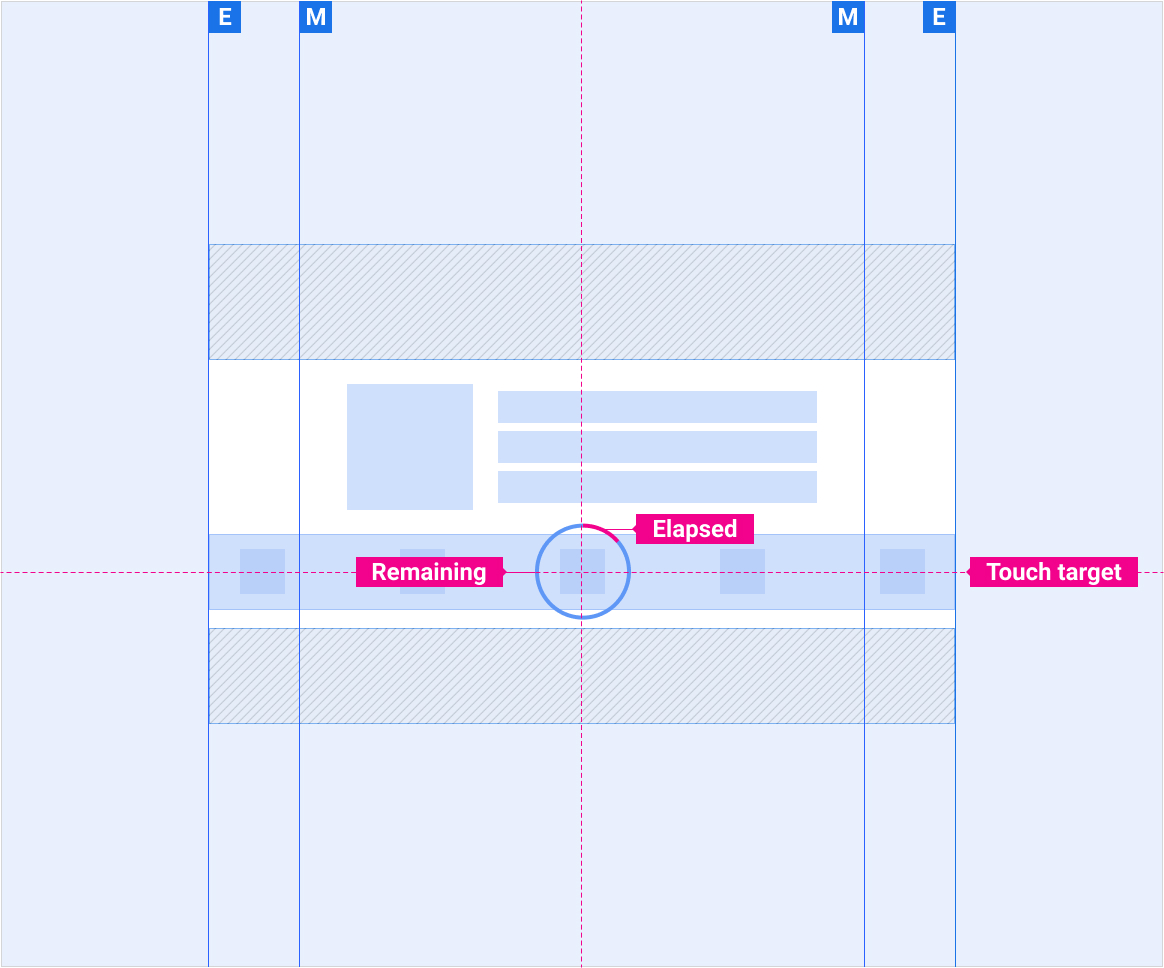

Đường kẻ đỏ chỉ báo tiến độ truyền thông tuần hoàn

Tùy chỉnh

Trong quá trình phát lại đa phương tiện, track đang hoạt động của chỉ báo tiến trình đa phương tiện được hiển thị bằng màu nhấn. Màu nhấn mặc định là một sắc thái của màu xanh lam. Các nhà phát triển ứng dụng có thể chọn cung cấp màu nhấn cho ứng dụng phản ánh thương hiệu đa phương tiện của họ. Tương tự, các nhà sản xuất ô tô (OEM) có thể cung cấp màu nhấn phản ánh thương hiệu xe của họ. Nếu được cung cấp, màu nhấn của OEM sẽ được ưu tiên hơn màu nhấn của ứng dụng.

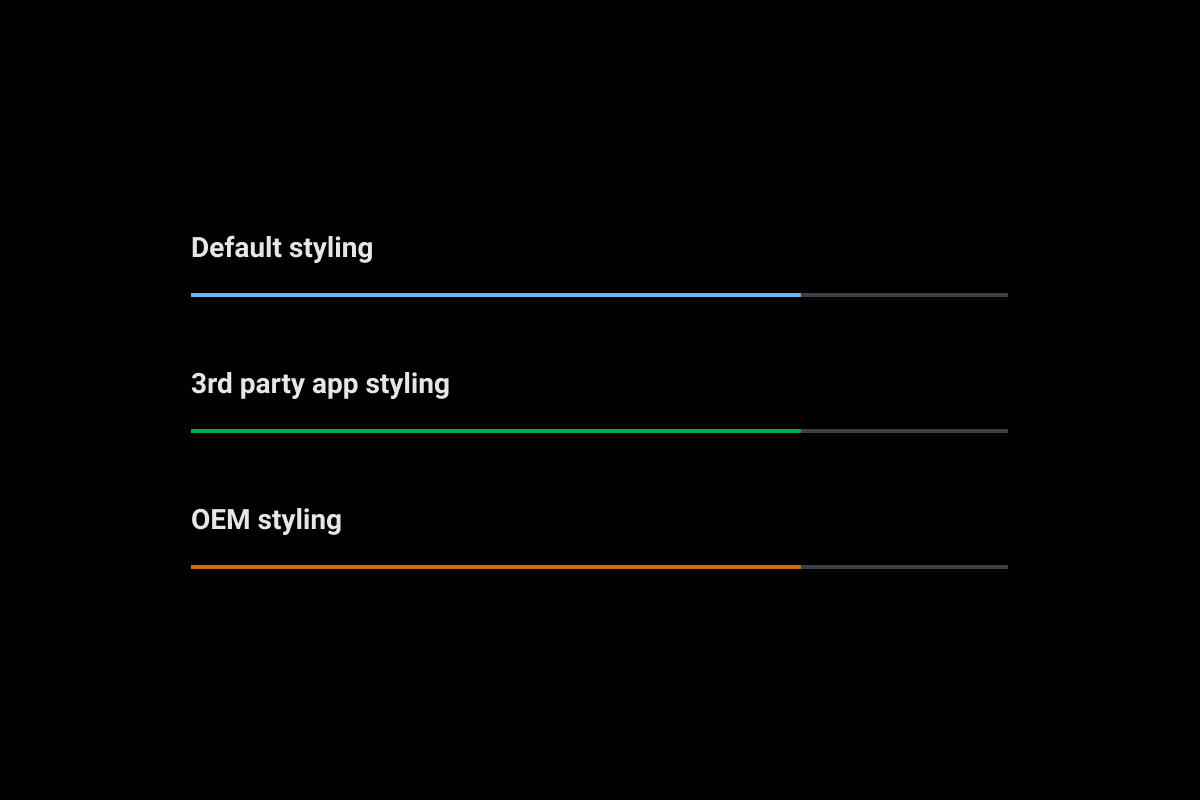

Thanh tiến trình đa phương tiện dạng tuyến tính hiển thị bản nhạc đang phát bằng các màu nhấn mặc định, của bên thứ ba và của nhà sản xuất thiết bị gốc (OEM).
Màu mặc định của chỉ báo tiến độ là một sắc thái xanh lam. Các nhà phát triển ứng dụng có thể ghi đè màu mặc định bằng màu chủ đạo của thương hiệu riêng của họ (màu xanh lá cây trong ví dụ này). Các nhà sản xuất thiết bị gốc (OEM) cũng có thể ghi đè cả màu mặc định và màu của ứng dụng bằng màu chủ đạo của thương hiệu riêng của họ (màu cam trong ví dụ này).

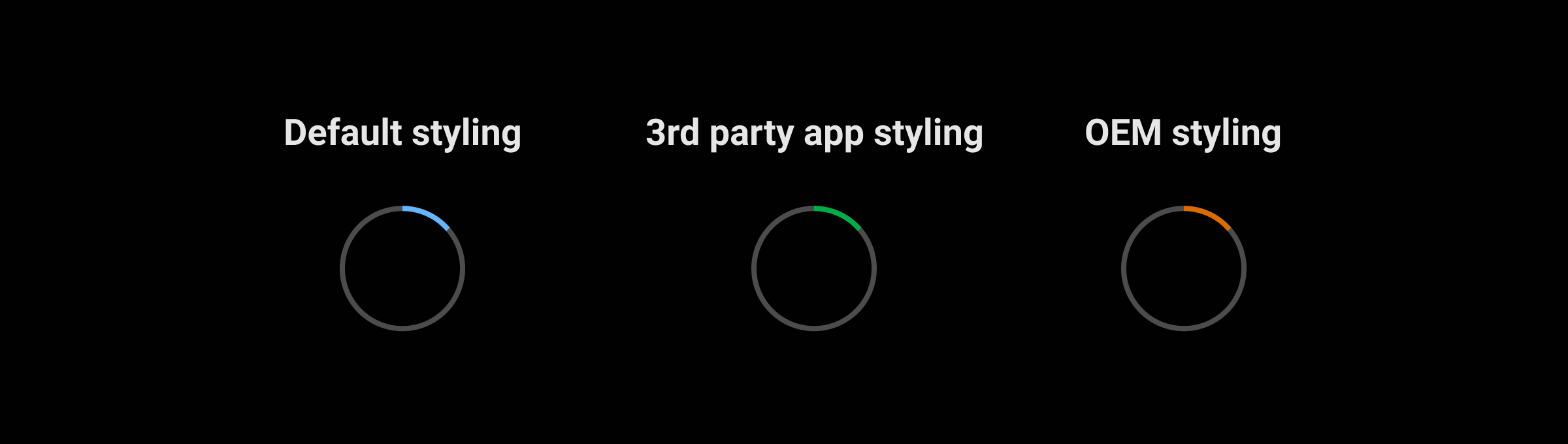

Thanh tiến trình đa phương tiện hình tròn hiển thị bản nhạc đang phát bằng các màu nhấn mặc định, của bên thứ ba và của nhà sản xuất thiết bị gốc (OEM).
Ví dụ về cách tạo kiểu màu nhấn mặc định, màu nhấn của ứng dụng và màu nhấn của nhà sản xuất thiết bị gốc (OEM) cho thanh chỉ báo tiến độ hình tròn.

Hướng dẫn tích hợp thư viện giao diện người dùng ô tô cung cấp hướng dẫn từ nhà sản xuất thiết bị gốc (OEM) để tùy chỉnh các thành phần.

Ví dụ

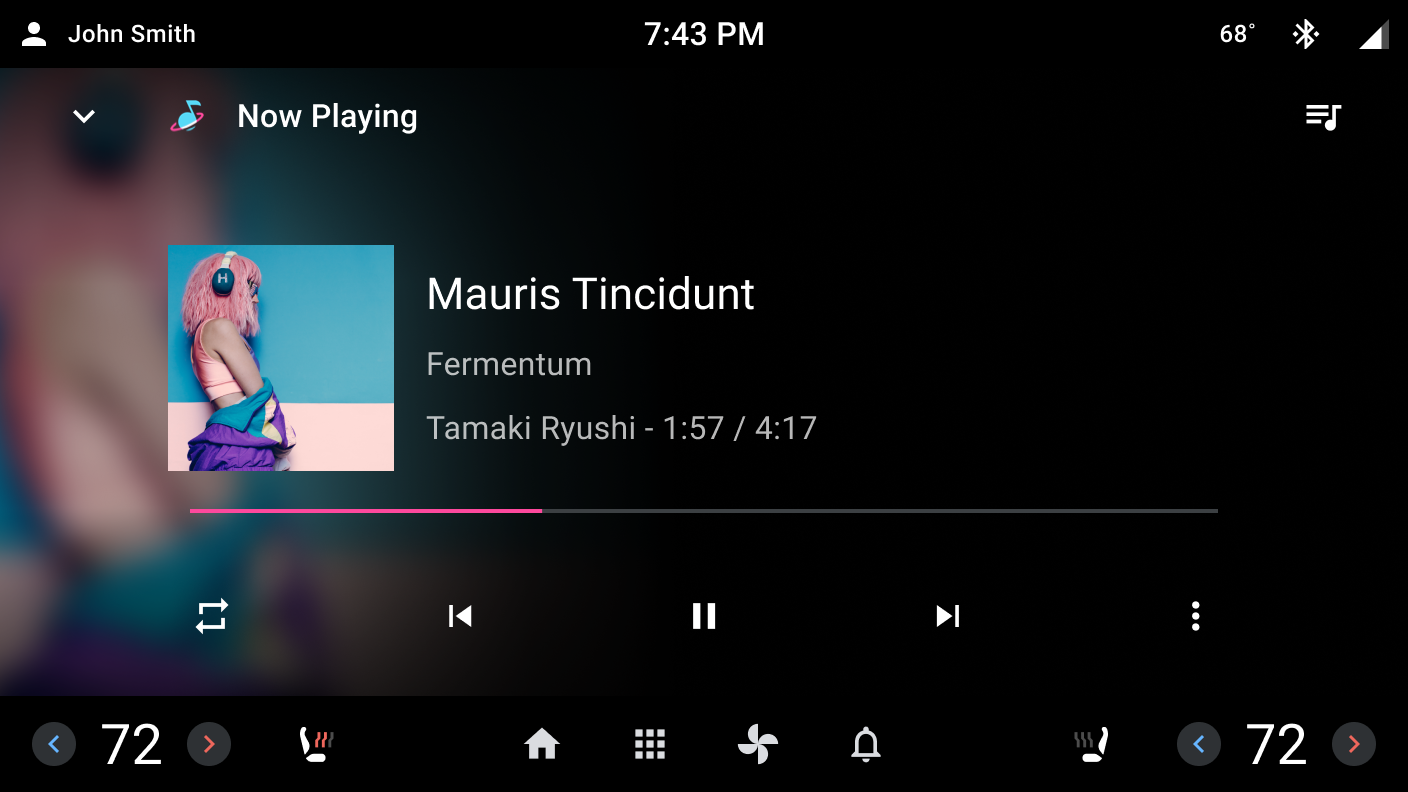

Chỉ báo tiến độ truyền thông tuyến tính đang hoạt động
Chỉ báo tiến trình phát đa phương tiện dạng tuyến tính trong giao diện phát lại của ứng dụng đa phương tiện.

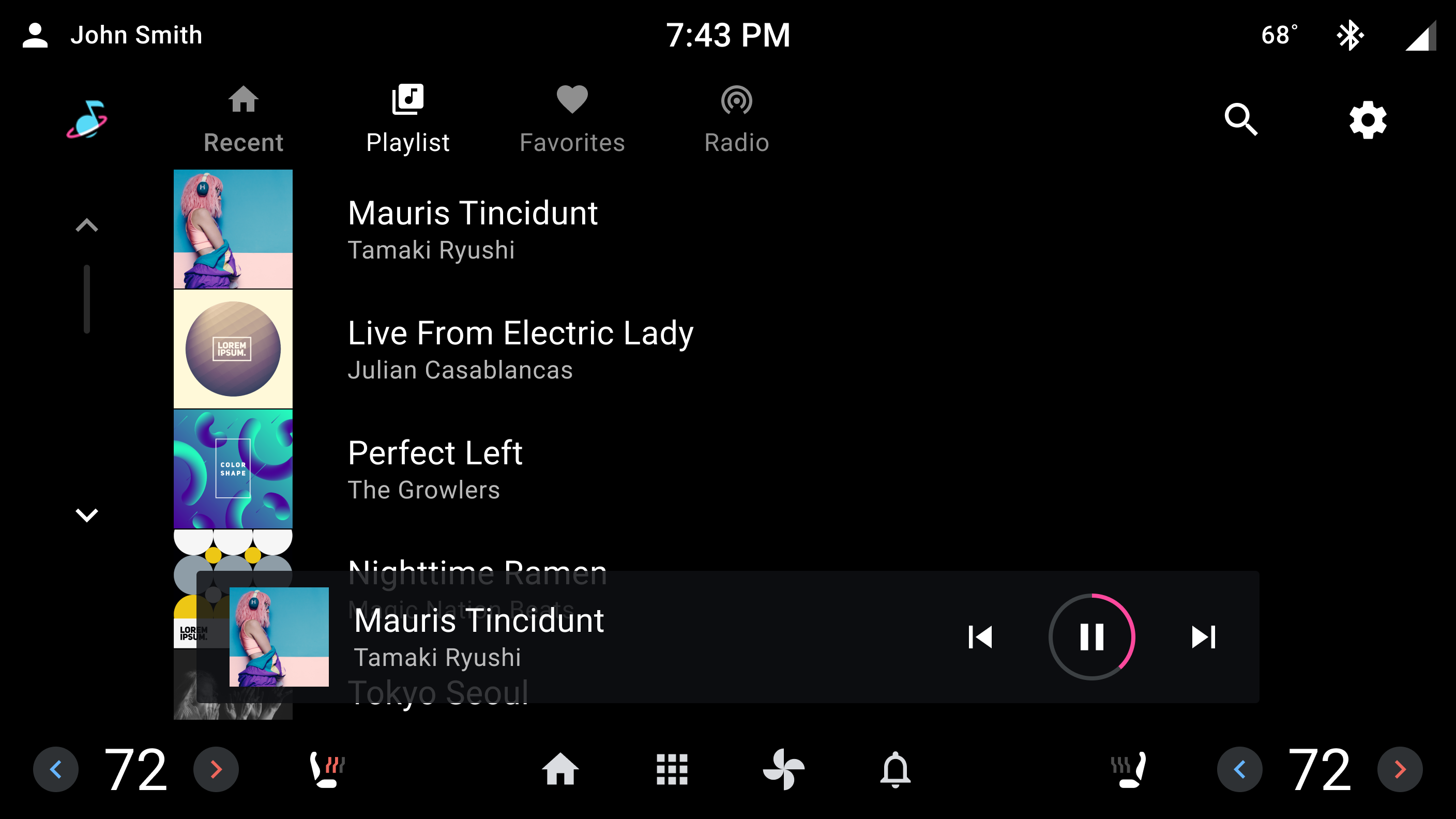

Chỉ số tiến độ truyền thông tuần hoàn đang được vận dụng
Tại đây, chỉ báo tiến trình phát lại hình tròn xuất hiện trên thanh điều khiển phát lại được thu nhỏ. Thanh điều khiển được thu nhỏ này phủ lên màn hình danh sách phát.
